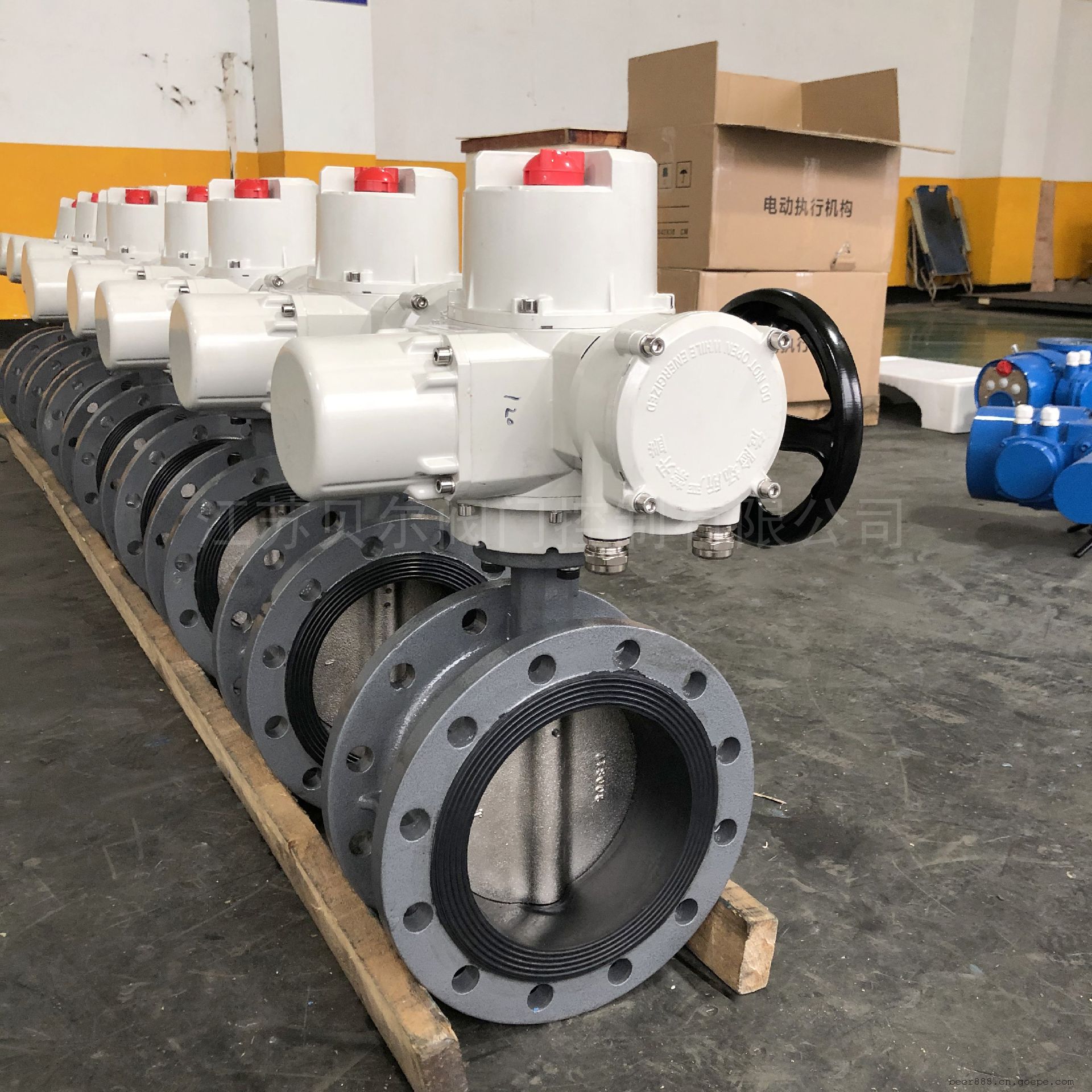

一、D941X电动蝶阀简介：
电动蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。主要由蝶阀和配套精小型电动执行器组成，具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。广泛应用于石油、化工、水处理、造纸、供热、轻工等个各行业。
二、D941X电动蝶阀选配电动执行器：
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
三、D941X电动蝶阀主要参数：
阀门型号： D941X
主体材质: 铸铁,球墨铸铁，铸钢/碳钢WCB,不锈钢CF8等。
尺寸范围: DN50-DN1000(2"-40")。
压力范围: 0.1~4.0Mpa(150-300lb)。
适用温度：-29℃≤t≤425℃。
设计标准：国标GB，美标ANSI等
四、D941X电动蝶阀产品特点：
1、阀体只需小的安装空间,任务原理容易牢靠。
2、具有很大的流通性能，经过阀门的压力损失极小。
3、具有十分明显的经济性，尤其是较大口径的蝶阀。
4、阀体配合规范的凸面管道法兰。
5、近似等百分比的流量特性，可用于调节或开关式控制。
6、采用特殊的阀座密封合适于介质较干净的液体和气体。
五、D941X电动蝶阀执行器主要性能参数：主要性能参数 精小型电动执行器型号 GF-05A GF-10A GF-15A GF-20A GF-40A GF-50A GF-60A GF-100A GF-200A 输出扭矩 50N.M 100N.M 150N.M 250N.M 400N.M 500N.M 600N.M 1000N.M 2000N.M 90°动作时间 20S 30S/60S 30S/60S 30S/60S 30S/60S 30S/60S 45S 50S 100S 回装角度范围 0~360° 0~90° 0~90° 0~90° 0~90° 0~90° 0~90° 0~90° 0~90° 电机功率 15W 25W 35W 45W 60W 90W 90W 120W 120W 整机重量 2.6KG 3.7KG 4.2KG 6.7KG 7.2KG 7.3KG 7.8KG 11.2KG 11.3KG 执行电源 AC110V AC220V AC380V DC24V AC24V 绝缘电阻 100M/500VDC 耐压等级 1500VAC 1分钟 安装方位 360°任意角度安装 电气接口 G1/2 防水电缆接头、电源线、信号线各一根 环境温度 -30°C~+60°C 控制类型 开关型、无源触点型、阀位信号反馈型、智能调节型
-
