一、Q941F电动球阀简介：

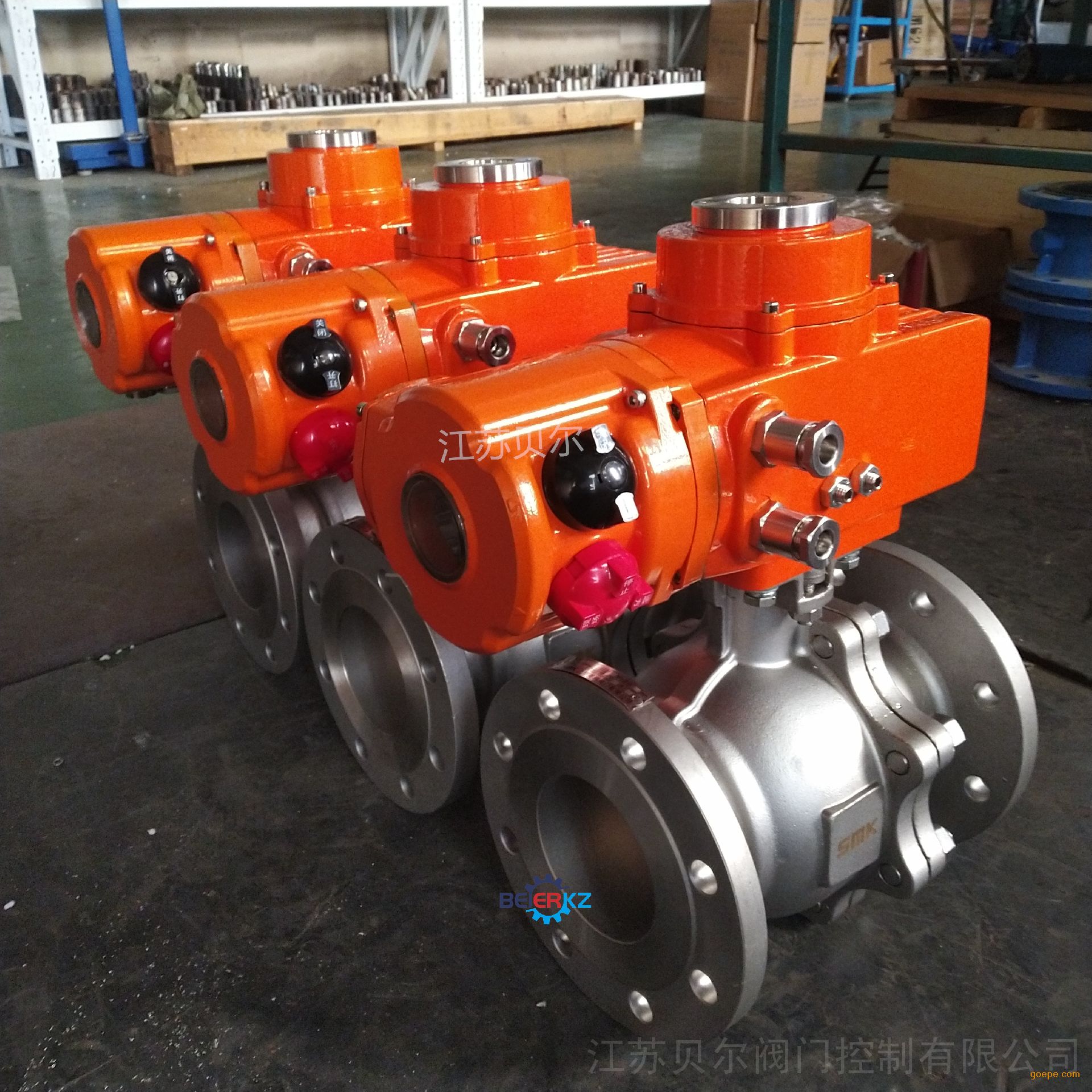

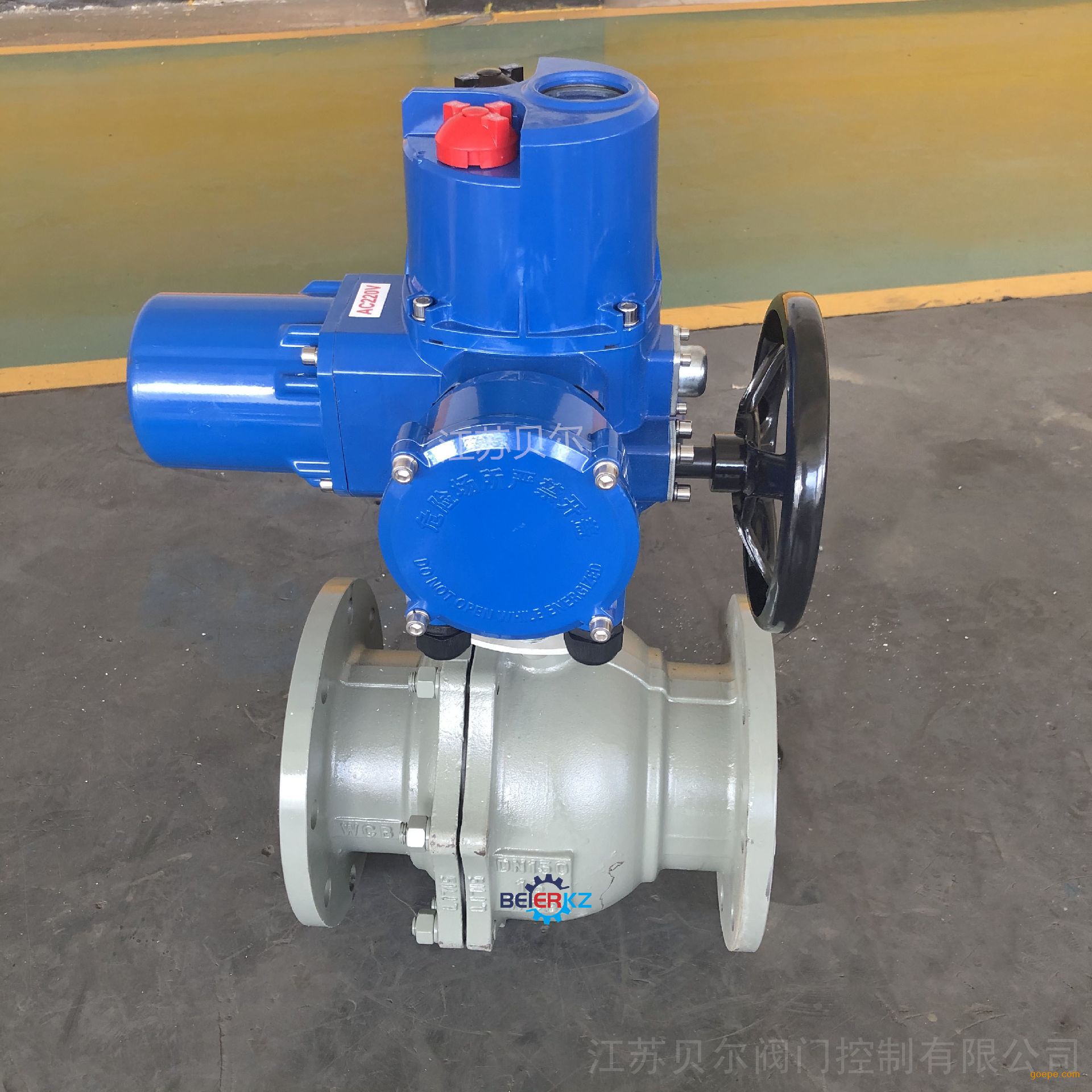

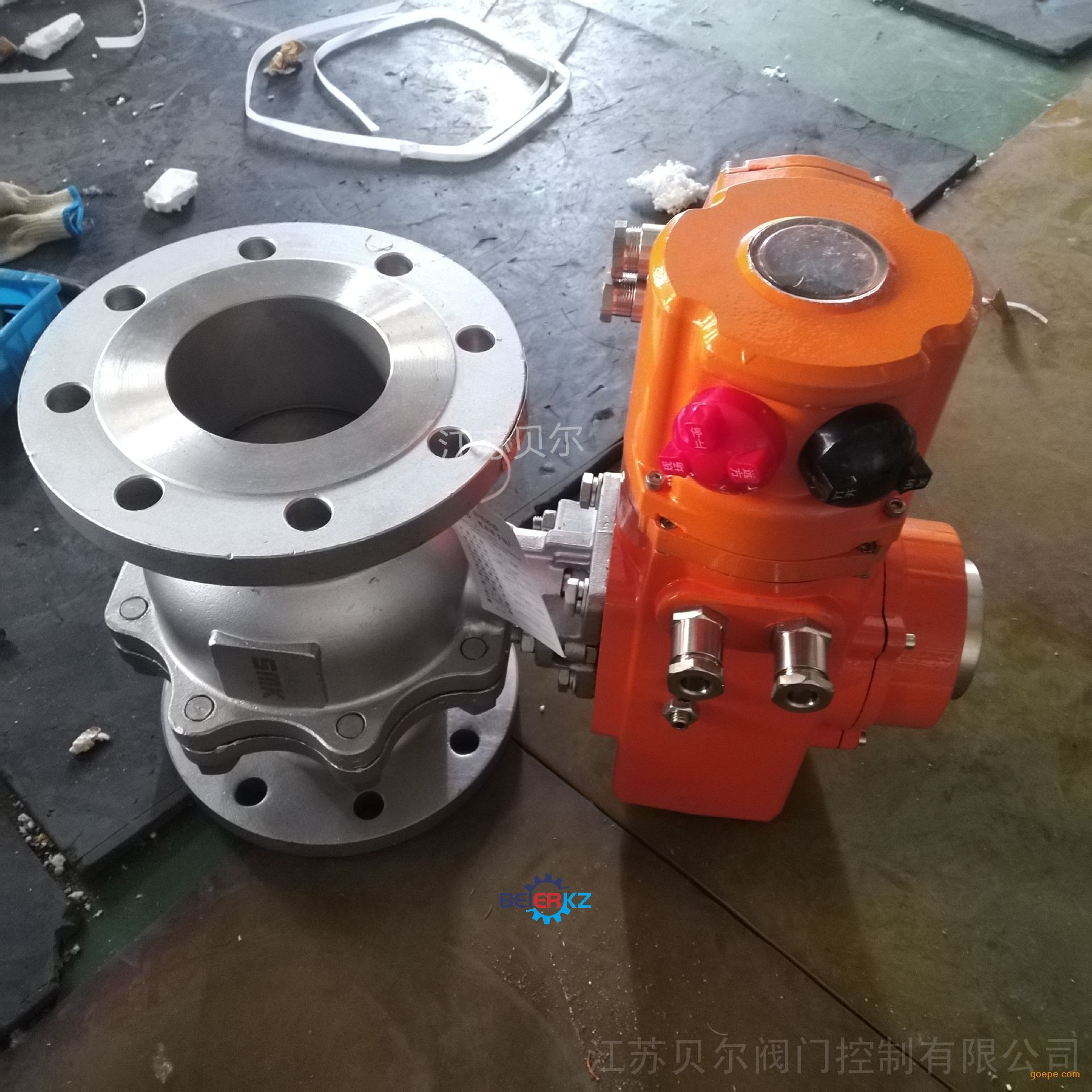

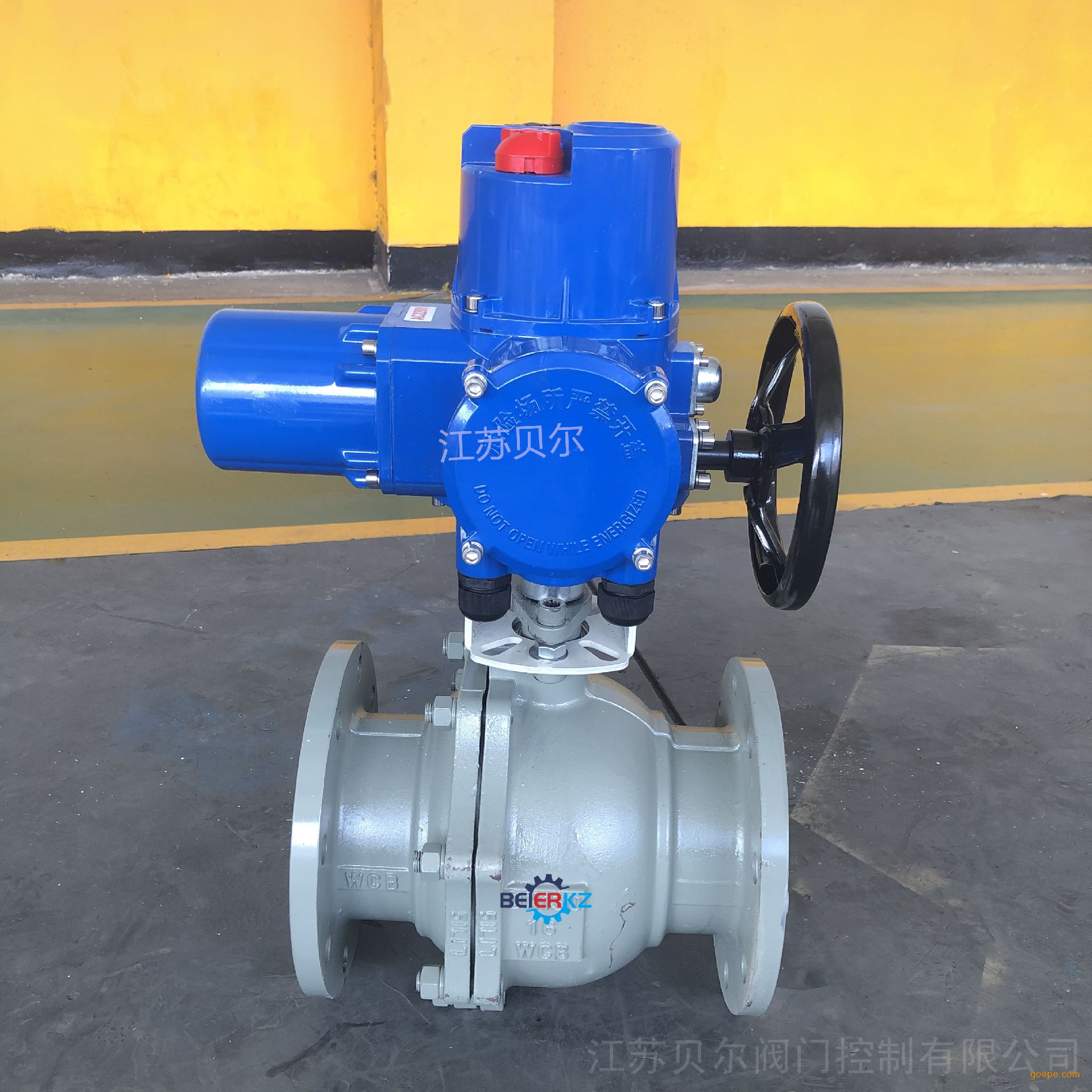

Q941F电动法兰球阀采用一体化结构，有输入控制信号（4~20mA DC或1-5V DC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。
二、Q941F电动球阀工作原理：
Q941F电动法兰球阀适用于两位切断、调节的场合。电动开关型球阀阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置EOA、DQW、PSQ、LQ等型号电子式电动执行机构。
三、Q941F电动球阀执行标准：
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
四、Q941F电动球阀性能规范：
公称压力：PN1.6、2.5、4.0Mpa
连接方式：法兰 （二片式、三片式）
阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
适用介质：水、油、气、粉末，各种有机溶剂等某些腐蚀性液体（W·O·G）
公称通径mm：DN15-DN300
材料代号：C P R
主要 零件：
阀体：WCB ZG1Cr18 Ni9Ti ZG1Cr18Ni 12Mo2Ti
球体：2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆：2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈：增强聚四氟乙烯 对位聚苯 金属密封
填料：聚四氟乙烯 柔性石墨
适用 工况：适用 介质 蒸汽、 水、油品 硝酸类 醋酸类
适用 温度：-28℃ - 300℃
五、Q941F电动球阀产品特点：
1、电动球阀流体阻力小，是所有阀类中流体阻力*小的一种，以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90º，就能完成启闭动作或调节动作。
2、球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求高压零泄漏率的场合。
3、采用EOA型、3810R型、PSQ型角行程全电子式电动执行机构为不锈钢球阀的驱动装置，机电一体化的结构设计，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，以AC220V或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0~90º）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号），是一种高精度、高性能、高可靠性类产品。
六、Q941F电动球阀主要外形和连接尺寸：
Q941F-16 通径DN L D K D1 n-Φd b f H W mm in 15 1/2″ 130 95 65 46 4-Φ14 14 2 190 196 20 3/4″ 140 105 75 56 4-Φ14 16 2 195 196 25 1″ 150 115 85 65 4-Φ14 16 2 210 196 32 1 1/4″ 165 135 100 76 4-Φ18 18 3 220 196 40 1 1/2″ 180 145 110 84 4-Φ18 18 3 230 196 50 2″ 200 160 125 99 4-Φ18 20 3 265 196 65 2 1/2″ 220 180 145 118 4-Φ18 20 3 300 255 80 3″ 250 195 160 132 8-Φ18 20 3 325 255 100 4″ 280 215 180 156 8-Φ18 22 3 350 255 125 5″ 320 245 210 184 8-Φ18 22 3 375 255 150 6″ 360 280 240 211 8-Φ22 24 3 420 255 200 8″ 400 335 295 266 12-Φ22 24 3 460 255 七、Q941F电动球阀安装注意事项：
(1)取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。
(3)准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
(4)在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
(5)本类阀应安装在管道的水平方向或垂直方向。
(6)安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
(7)与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
-
